科普简介|DOE简介

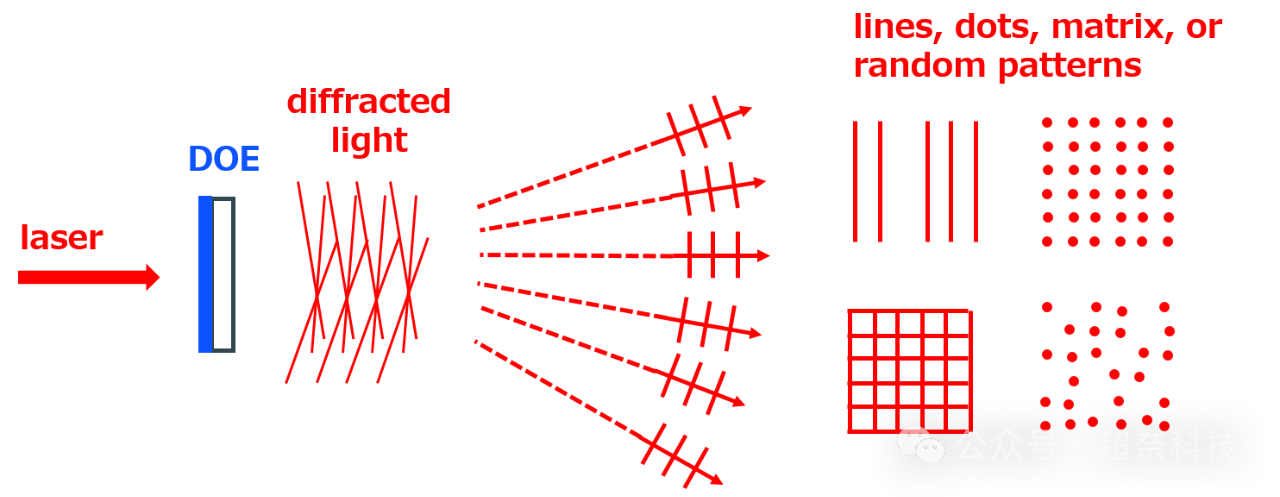

在现代光学技术的发展中,衍射光学元器件(Diffractive Optical Elements,简称DOE)逐渐成为一个备受关注的领域。它们通过利用光的衍射现象,以微米级别甚至纳米级别(例如超表面)的精度操控光波,实现了许多传统光学元件无法达到的功能。例如,DOE能够将单束激光分成多束,用于光通信中的多路信号传输[1]。与传统的折射和反射光学元件相比,DOE具有设计灵活、体积小巧和重量轻等优势,广泛应用于光通信、激光加工、光学测量、成像系统和消费电子等多个领域。这篇科普文章将简要介绍衍射光学元器件的定义简介、常见的加工方法以及多样的实际应用。 定义简介 衍射光学元器件(Diffractive Optical Elements,简称DOE)是一种利用光的衍射现象来操控光波的光学元件。衍射是光波遇到障碍物或狭缝时发生弯曲和干涉的现象,而DOE正是通过在其表面设计和刻蚀精密的微米级甚至纳米级结构,来改变光的传播路径和相位[3]。与传统光学元件通过折射和反射来操控光线不同,DOE通过衍射效应实现更复杂的光学功能。 DOE的基本原理涉及光的相互干涉和衍射效应。通过设计特定的图案或者微结构,DOE可以精确改变透过光的光程从而达到控制光波的相位和振幅的目的。这些图案通常由高精度的光刻或电子束刻蚀技术在材料表面上形成[4][5]。当光波通过这些结构时,会发生衍射和干涉,从而改变光波的传播方向和强度。这种方法不仅可以实现单一光束的分束、合束和聚焦,还可以生成复杂的光学图案和全息图像[6]。 光经过DOE之后由衍射和干涉形成各种各样图案示意图 DOE的设计和制作需要精确的数学建模和高精度的加工技术。通过优化衍射结构的几何形状和排列,可以实现多种复杂的光学功能。例如,通过在光纤轴向上设计并加工周期性结构,可用于选择性地反射或透射特定波长的光,从而实现波长选择功能[7],例如基于多层介质的分布布拉格反射镜(Distributed Bragg Reflectors, DBRs),这些结构通过调节各层的厚度和折射率来选择性反射特定波长的光波[8]。此外,通过非周期性结构还可以实现宽光谱的光学滤波功能,这些特性使得DOE在许多高精度和高要求的光学应用中发挥重要作用[9]。 加工方法 在本文中,我们主要介绍DOE中的加工部分,这与Astra Optics的加工技术相匹配。其中,制作衍射光学元器件(DOE)需要高度精密的加工技术,以确保其微米级甚至纳米级的结构精度。以下是几种常见的加工方法,每种方法都有其独特的优点和缺点[9-19]:   1.光刻技术 光刻技术(Photolithography)是利用光敏材料和光掩模,通过曝光和显影来制作微米或纳米级别的结构。首先,在基底上涂覆一层光刻胶,然后通过光掩模将图案转移到光刻胶上,再经过显影、蚀刻和去除残留光刻胶等步骤,最终得到所需的微结构。 优点:
